随着BIM技术与BIM软件的发展，我们可以通过一系列的功能来帮助设计师们提高自己的设计效率与出图水平。而BIM软件作为一款计算机辅助软件也同样如此，只要使用得当，我们也依然可以在Revit中高逼格的出图。下面，就让我们来了解一下详细步骤吧。

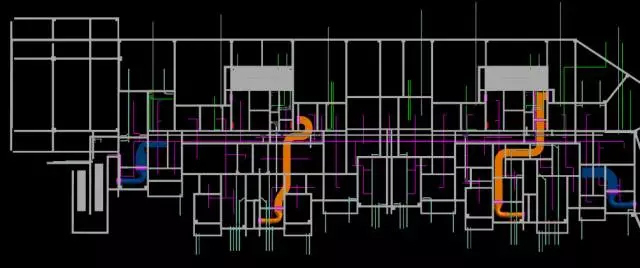

首先我们在出图纸之前应该在模型中把建立模型（包括土建和机电专业）、调整管线综合、添加预留洞这些前期的准备工作完成到位，就像这个样子：

第一步

revit模型建好以后有一点需要注意，在平面标注以前一定要优先调整视图比例，系统中默认的是1：100；

第二步

在调整好视图比例以后，我们要在平面视图中进行一些平面设置；
（1）调整"视图范围"，使显示当前图纸视图空间范围内所有构件（或可取消勾选"楼板"）
（2）"机械设备"、"风管附件"详细程度调整为中等。电缆桥架、风管取消勾选"中心线""升"和"降"，电缆桥架及配件详细程度设为中等，透明度设为     30%，风管、风管管件附件、风管内衬及隔热层透明度设为30%；
（3）桥架及配件配色按照项目配色标准用过滤器配色；
（4）取消勾选结构框架（隐藏梁构件）；
（5）视图可见性下"对象样式"内模型对象线宽设置为"1"
（6）保证视图内只显示一套轴网。

注：完成平面设置后顺便利用"裁剪视图""裁剪区域见""注释裁剪"命令调整范围框，调正范围至只可见项目大小即可，不必太大。

第三步

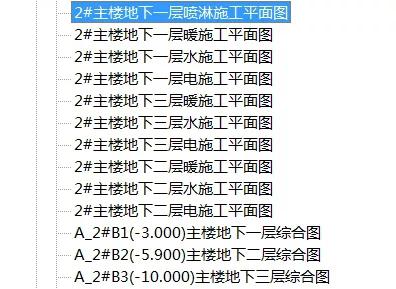

在完成上述工作后因为我们需要把水、暖、电个不同专业分别出图，利用"复制视图"命令下"带细节复制"命令复制出另外几张平面视图，然后在各个视图中利用"过滤器"、"工作集"分别只显示水、暖、电等个不同专业

第四步

在完成平面视图新建和显示设置后，添加标注，添加标注需要注意以下问题：
（1）视图名称及视图比例要求采用下划线6mm仿宋，宽度系数0.8；
（2）管线标注字体：宋体、3mm、宽度系数0.7；定位尺寸标注采用"对角线-2.5mmRomanD"
（3）管线标注样式。
风管标注：系统缩写+空格+尺寸+空格+H+"+"底部高程
管道标注：系统缩写+空格+尺寸+空格+（开始偏移）
桥架标注：类型名称+空格+尺寸+空格+（底部高程）
其中，圆形风管标注中心标高（开始偏移），标高标注要求单位为米、保留两位小数点。并按照二维图纸添加标注前缀或后缀。在编辑族中取消勾选"随构件旋转"，垂直对齐为"中部"，水平对齐为"左"。标注引线箭头选取"对角线3mm"。

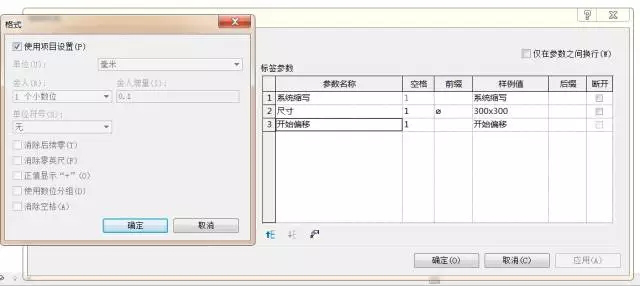

    标高单位设置：

系统缩写或为"类型注释"、"说明"等标识数据，总之要用字母表示，不再使用冗长的类型名称。

第五步

完成标注后在图纸中添加图框，图框大小的选择依据项目大小确定，然后，在图框中添加图纸，如下图：
完成图框的添加后，给图纸添加图例和配上相应的说明，添加图纸编号和图纸名称，至此一张完整的图纸就完成啦。

第六步

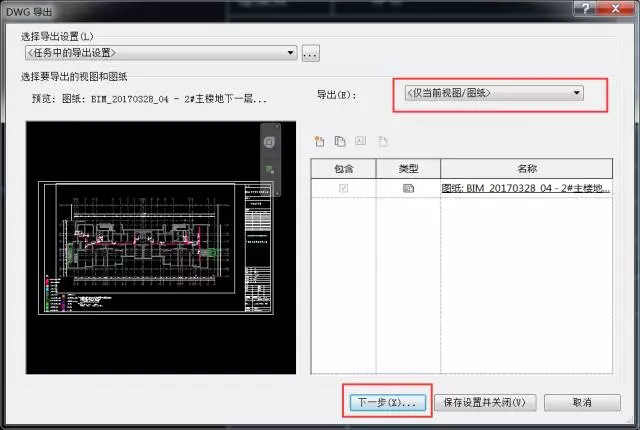

最后就可以利用"导出"命令下的"CAD格式"可以导出cad图纸；
